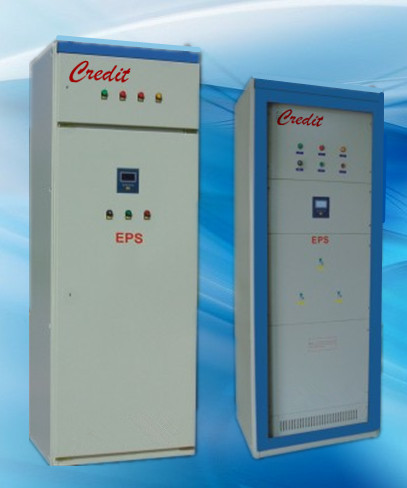

| EPS消防應急電源 |
|
|
|
|
| 產品技術參數 |
|
（一）本公司EPS系列
- 輸出功率大，目前是國內技術上最穩定的技術，和方便維護的首選。目前該消防應急電源產品單機容量可達到400KW（國內能造出400KW以上產品的EPS廠商不過3家），填補了國內SPWM脈寬調制逆變技術大功率消防應急電源產品的空白。
- 整體智能化，操作簡便、壽命長、故障率低：①16位微處理器控制；②智能功率模塊組裝；③全自動高功率因數充電機；④ 單節蓄電池巡檢；⑤集中監控，報警功能；⑥模塊化設計，維護方便。
- 系統采用分級分布式全數字控制。各電路單元具有獨立的CPU控制。（充電器、逆變器、切換控制器、電池檢測、分路檢測等）與中央控制器采用全浮地485串口通訊。當某一單元出現故障時不會影響系統正常工作，大大提高了系統的可靠性。
- 機柜結構采用的是框架結構，而不是傳統的板式結構。具有不易變形，美觀的特點。
- 易維護。有兩種方式（前開門和前后開門），可實現一面操作。
- 易操作。大屏幕，單屏信息量大，不必反復翻屏。漢字顯示，直觀。在線操作提示，方便。用戶可通過鍵盤設置各種報警及保護門限。
- 電池檢測為實時檢測（有別于一般的巡檢方式），檢測時速快（1ms）。
- 系統告警功能全：電池過放電、主電不正常、輸出主支回路不正常、充電器不正常、逆變器不正常、輸出電壓過欠壓、過溫等告警。
- 采用軸流風機，通過機器內紅外線感溫表，在預設置好指定溫度后，主板部分通過自帶24V風機來工作，變壓器部分采用軸流風機，保證產品在不超過35度溫度下安全高效的工作。
（二）產品系列與技術參數
1、主要技術與性能指標：
關鍵技術：采用數字化控制驅動IGBT模塊，實現SPWM脈寬調制逆變技術。該技術不但可以為50HZ或60HZ標準頻率靜止電源使用，亦可作為50-400HZ變頻電源使用；且頻率無級連續可調。
技術指標：
三相額定輸出容量（KW）：2.2? 5.5 7.5 11 18.5 22 30 37 45 55 75 93 110 132 160等
交流輸入電壓（V）：380（上限： ﹢10﹪ 下限： -15﹪）
輸入頻率（Hz）：50±5%
直流輸入電壓(V)：528(上限： ﹢17﹪ 下限：-12﹪)
工作方式：在線式、后備式
輸出波形：正弦波
波形失真：≤5%
噪聲：＜55dB
動態電壓瞬變范圍：±10﹪
瞬間響應恢復時間：≤100ms
電源效率：≥90﹪
電池再充時間：＜24h
2、產品系列與技術參數
型號項目 |
CLY-D系列 |
CLY-S系列 |
CLY-P系列 |
|
輸
入 |
市電電壓 |
AC180-242V（可設置） |
AC323-418V（可設置） |
AC323-418V（可設置） |
|
電池電壓 |
48V—220V |
192V—528V |
492V—528V |
|
市電頻率 |
AC50 Hz±10% |
|
雙路互投 |
可選裝 |
|
輸
出 |
輸出電壓 |
正常狀態：與市電一致 |
|
應急：220V±3%輸出或者直流電壓 |
應急：380V±3%或者直流輸出電壓 |
|
輸出頻率 |
正常狀態：與市電一致 |
|
應急：50Hz±0.1Hz |
應急：50Hz±0.5Hz |
|
輸出分路數 |
最大可擴為16路，若需大于16路時與廠家協商 |
|
輸出分路特性 |
持續型，非持續型，消防聯動型 |
|
效率（額定負載） |
≥90% |
|
輸出波形 |
標準正弦波 |
PWM正弦波 |
|
切換時間 |
≤0.25秒[對于特殊設備可以做到零切換] |
|
過載特性 |
120%額定負載10分鐘；150%時≥1分鐘 |
|
狀態顯示 |
大屏幕LCD漢字信息顯示+LED運行狀態顯示 |
|
噪音 |
正常狀態：≤30dB；應急狀態：≤55dB(風冷) |
|
主機柜 |
2200/800/800 2MM厚度雙開門 |
|
電池柜 |
2200/800/800 3MM加厚板雙開門 | |
| |
