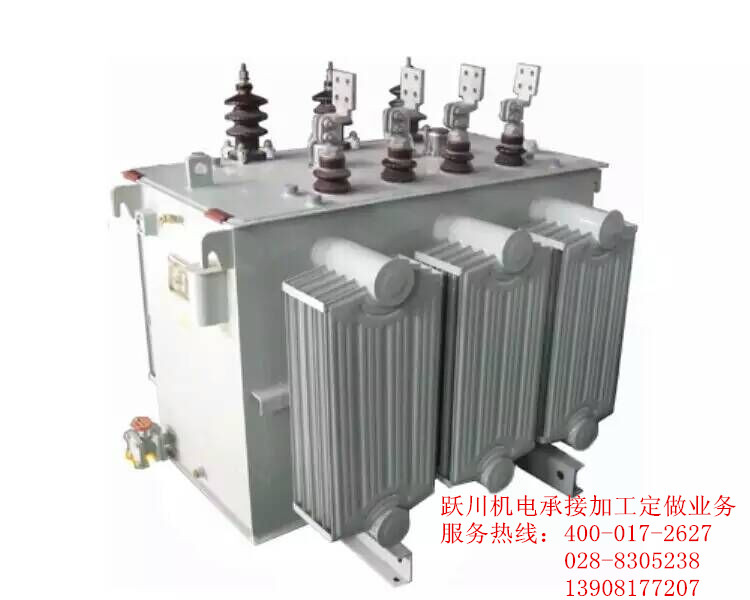

本變壓器可把電網電壓變換成系統或負載所需要的電壓，實現電能的傳遞與分配，可取代硅鋼片鐵心的變壓器而廣泛使用于戶外的配電系統。本產品的大量入網運行可取得良好的節能效果并可減少對大氣的污染，特別適用于電能不足和負荷波動大以及難以進行日常維護的地區。由于變壓器采用全密封結構，絕緣油和絕緣介質不受大氣污染，因而可在潮濕的環境中運行，是城市和農村廣大配電網絡中理想的配電設備。
型號:
產品性能參數:
|
額定容量 |
電壓 |
聯結組標號 |
空載損耗 |
負載損耗 |
空載電流 |
阻抗電壓 |
|
高壓(kV) |
高壓分接范圍(%) |
低壓(kV) |
|
30 |
6
6.3
6.6
10
10.5
11 |
±2×2.5
±5 |
0.4 |
Dyn11
Yyn0 |
33 |
630/600 |
1.70 |
4.0 |
|
50 |
43 |
910/870 |
1.30 |
|
63 |
50 |
1090/1040 |
1.20 |
|
80 |
60 |
1310/1250 |
1.10 |
|
100 |
75 |
1580/1500 |
1.00 |
|
125 |
85 |
1890/1800 |
0.90 |
|
160 |
100 |
2310/2200 |
0.70 |
|
200 |
120 |
2730/2600 |
0.70 |
|
250 |
140 |
3200/3050 |
0.70 |
|
315 |
170 |
3830/3650 |
0.50 |
|
400 |
200 |
4520/4300 |
0.50 |
|
500 |
240 |
5410/5150 |
0.50 |
|
630 |
320 |
6200 |
0.30 |
4.5 |
|
800 |
380 |
7500 |
0.30 |
|
1000 |
450 |
10300 |
0.30 |
|
1250 |
530 |
12000 |
0.20 |
|
1600 |
630 |
14500 |
0.20 |
|
2000 |
750 |
18300 |
0.20 |
5 |
|
2500 |
900 |
21200 |
0.20 |
5 |
注1：當鐵心為三相三柱時，根據需要也可采用Yyn0聯結組。
注2：對于額定容量為500KVA及以下的三相變壓器，表中斜線上方的負載損耗適用于Dyn11聯結組，斜線下方的負載損耗值適用于Yyn0聯結組。
注3：如果用戶需要，也可選用其他損耗值。
注4：根據用戶需要，可提供其他高壓分接范圍的三相變壓器。
產品符合標準：
> GB1094.1-1996電力變壓器部分總則
> GB1094.2-1996電力變壓器****部分溫升
> GB1094.3-2003電力變壓器第三部分絕緣水平和絕緣實驗和外絕緣空氣間隙
> GB1094.5-2003電力變壓器第五部分承受短路的能力
> JB/T10318-2002油浸式非晶合金鐵心配電變壓器技術參數和要求
> GB311.1-1997高壓輸變電設備絕緣配合
> IEC 60076電力變壓器
> ANSI/C57.12.00油浸式配電、電力及調壓變壓器通用技術要求
