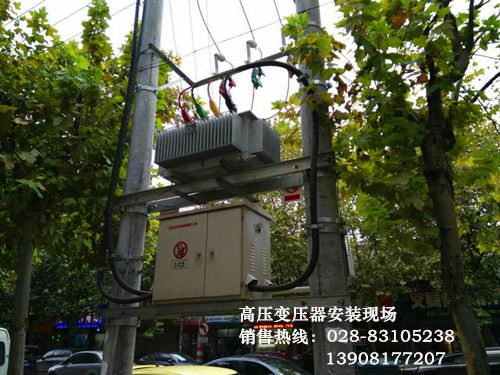

| 戶外高壓變壓器安裝現場 |
|
產品簡介
|
|
|
◇ 裝置種類：戶外式
|
|
|
◇ 環境溫度：氣溫+40℃，低氣溫-25℃（適用于戶外），-5℃（適用于戶內） |
|
|
◇ 海拔不超過：1000m |
|
|
◇ 安裝場所：沒有腐蝕性氣體、無明顯污垢的環境。 |
|
|
|
|
|
執行標準
|
|
|
GB1094.1-2-1996電力變壓器
|
|
GB1094.3，5-2003電力變壓器
|
|
GB/T6451-2008 三相油浸式電力變壓器技術參數和要求 |
|
|
|
產品特點
|
|
◇高壓繞組全部采用多層圓筒式結構，改善了繞組的沖擊分布。
|
|
◇低壓繞組采用筒式或螺旋式結構，機械強度高，安匝分布平衡，產品的抗短路能力好。
|
|
◇器身追加了定位結構，使之在運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母，確保產品在長期運行過程中緊固件不松動，滿足了不吊芯的要求。
|
|
◇變壓器采用波紋油箱，取消了儲油柜，箱蓋與箱沿****焊死或用螺栓緊固，延長了變壓器油的使用壽命。
|
|
◇產品表面經去油、去銹、磷化處理后噴涂底漆、面漆，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。
|
|
◇精選組件，采用了全密封變壓器油箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。
|
|
◇該系列產品外形美觀，體積小，能減少安裝占地面積，是理想的免維護****產品。 |
|
S9-M型10kV系列全密封配電變壓器技術參數
|
|
|
額定容量 |
電壓組合 |
聯接組標號 |
空載損耗 |
負載損耗 |
短路阻抗 |
空載電流 |
重量 |
外形尺寸 |
軌距 |
|
KG |
MM |
|
高壓 |
分接 |
低壓 |
油重 |
總重 |
長L×寬W×高H |
|
KVA |
KV |
% |
KV |
W |
W |
% |
% |
MM |
|
30 |
|
|
0.4 |
|
130 |
600 |
4 |
2.1 |
80 |
300 |
830×590×980 |
400×400 |
|
50 |
|
|
|
170 |
870 |
2 |
100 |
360 |
880×600×1010 |
400×400 |
|
63 |
|
|
|
200 |
1040 |
1.9 |
110 |
420 |
910×650×1040 |
400×400 |
|
80 |
|
|
|
250 |
1250 |
1.8 |
125 |
480 |
930×700×1080 |
550×550 |
|
100 |
|
|
|
290 |
1500 |
1.6 |
135 |
550 |
940×710×1130 |
550×550 |
|
125 |
|
|
|
340 |
1800 |
1.5 |
145 |
650 |
950×720×1150 |
550×550 |
|
160 |
|
|
|
400 |
2200 |
1.4 |
155 |
750 |
1000×740×1220 |
550×550 |
|
200 |
|
|
|
480 |
2600 |
1.3 |
180 |
880 |
1040×750×1250 |
550×550 |
|
250 |
6 |
|
|
560 |
3050 |
1.2 |
215 |
1050 |
1340×750×1250 |
550×550 |
|
315 |
6.3 |
|
Yyn0 |
670 |
3650 |
1.1 |
240 |
1220 |
1350×780×1330 |
660×660 |
|
400 |
6.6 |
±5 |
或 |
800 |
4300 |
1 |
300 |
1420 |
1460×840×1360 |
660×660 |
|
500 |
10 |
±2×2.5 |
Dyn11 |
960 |
5150 |
1 |
340 |
1650 |
1480×860×1410 |
660×660 |
|
630 |
10.5 |
|
1200 |
6200 |
4.5 |
0.9 |
380 |
2000 |
1570×930×1460 |
710×710 |
|
800 |
11 |
|
1400 |
7500 |
0.8 |
585 |
2360 |
1700×1000×1540 |
820×820 |
|
1000 |
|
|
1700 |
10300 |
0..7 |
630 |
2720 |
1780×1060×1640 |
820×820 |
|
1250 |
|
|
|
1950 |
12000 |
0.6 |
650 |
3350 |
1840×1130×1690 |
920×920 |
|
1600 |
|
|
|
2400 |
14500 |
0.6 |
850 |
3950 |
1950×1180×1760 |
920×920 |
|
2000 |
|
|
|
2850 |
17200 |
0.5 |
900 |
4600 |
2050×1250×1830 |
1070×1070 |
|
2500 |
|
|
|
3300 |
20300 |
5.5 |
0.4 |
1000 |
5600 |
2160×1360×1870 |
1070×1070 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：表中重量及外形尺寸數據僅供參考，若有更改恕不另行通知
|
|
