| 無觸點穩壓器 |

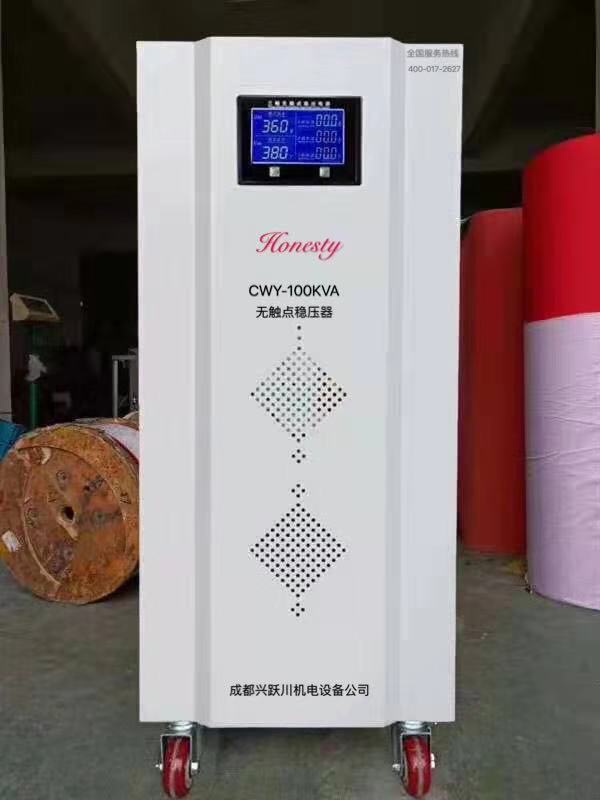

CWY-100KVA無觸點穩壓器產品概述
1、延時輸出：接通電源后，自動延時5-8秒后投入工作；
2、過、欠壓保護：輸出電壓大于輸出額定值±10%（±2%）或小于輸出額定值±10%（±2%）時，自動報警并切斷電源；
3、過流與短路保護：超過設定的電流或過載短路時，電源開關自動跳閘；
4、缺相保護：缺相時聲光報警、自動斷電；
5、自動檢測診斷功能：當硬件發生故障時，微機能自動診斷并發出光報警信號；
6、市電直通功能：當電網電壓變化在額定電壓±4 %范圍內時，除微機外穩壓器能自動停止工作，供電處于市電直通狀態。
7、市電雙旁路功能：硬件發生故障或保險絲斷路,而電網電壓變化在額定電壓10%范圍內時, 穩壓器能自動直通狀態供電；在此情況下亦可通過“市電/穩壓”旁路開關，手動切換至市電直通狀態。
8、自動控溫功能：當隔離變壓器線圈溫度超過+70℃，自動溫度控制器將自動啟動排風散熱功能（普通風扇、恒流風機）
9、適用負載：適用于任意負載
10、抗浪涌性能：（可選擇）在線路輸入端配置高能浪涌沖擊抑制器,有效的解決雷電感應等在10μs -100μs之間的脈沖尖峰電壓對設備的致命沖擊。
11、濾波性能：（可選擇）在輸入端配置靈敏追蹤濾波裝置，有效濾除和吸收感性負載斷開及電場、磁場對線路產生的污染信號，嚴格控制諧波對數字設備的沖擊。
12、通信接口（可選擇）RS-232、485、GPS 可實現遙控、遙信。遙測。
13、顯示界面（可選）：LED、LCD、觸摸、彩屏（具備相電壓、線電壓、有功、無功、功率因數、電流、功率、頻率、****電壓、****電流等顯示，遠程讀取功能，兼具計量功能等功能）
14、控制方式（可選）：手/自動、智能、單片機、數字模擬等無觸點調壓
15、防護等級（可選）：戶內/戶外、隧道專用、海上/船上專用（三防）、給種不同IP等級。
產品參數
|
|
型號 |
額定容量(kVA) |
輸出電流(A) |
輸入電壓(V) |
輸出電壓(V) |
工作頻率(Hz) |
耐壓(V) |
絕緣電阻(MΩ) |
效率 |
波形畸變 |
穩壓精度 |
穩壓時間 |
抗干擾(雷擊)能力 |
濾波性能 |
|
三相系列 |
ZSBW-10 |
10 |
16 |
304~456
(±20%)
可選
266~494
（30%）
228~532
（40%） |
380v±1-5%
可設定 |
50
~
60 |
2000
1分鐘
無擊穿 |
≥2 |
≥98% |
≤
1%
(附加) |
±(1~5)%
可設定 |
≤
0.04s |
尖峰迎制
輸入4000V
脈寬2us，
輸出小于20v，
輸入4000V
脈寬0.5us
輸出小于2v |
頻率0.1MHZ~10MHZ
插入耗損插模70~100dB，
共模100dB |
|
ZSBW-20 |
20 |
30 |
|
ZSBW-30 |
30 |
46 |
|
ZSBW-50 |
50 |
76 |
|
ZSBW-100 |
100 |
152 |
|
ZSBW-180 |
180 |
274 |
|
ZSBW-225 |
225 |
342 |
|
ZSBW-320 |
320 |
487 |
|
ZSBW-400 |
400 |
608 |
|
ZSBW-500 |
500 |
761 |
|
ZSBW-600 |
600 |
913 |
|
單相系列 |
ZDBW-3 |
3 |
14 |
176~264
（20%）
154~286
（30%）
132~308
（30%） |
220±5% |
|
|
|
ZDBW-5 |
5 |
24 |
可設定 |
|
ZDBW-10 |
10 |
47 |
|
|
ZDBW-20 |
20 |
93 |
|
|
ZDBW-30 |
30 |
138 |
|
功能選型
|
相數 |
型號 |
容量(KVA) |
外形尺寸(高/寬/深) |
重量 |
|
三相系列 |
ZSBW-10 |
10 |
1350X550X450 |
150 |
|
ZSBW-20 |
20 |
1350X550X450 |
170 |
|
ZSBW-30 |
30 |
1350X550X450 |
205 |
|
ZSBW-50 |
50 |
1350X550X450 |
250 |
|
ZSBW-100 |
100 |
1450X650X450 |
400 |
|
ZSBW-180 |
180 |
1800X750X700 |
580 |
|
ZSBW-225 |
225 |
1800X750X700 |
630 |
|
ZSBW-320 |
320 |
2100X1100X850 |
910 |
|
ZSBW-400 |
400 |
2200X1100X850 |
960 |
|
ZSBW-500 |
500 |
2200X1200X900 |
1120 |
|
ZSBW-600 |
600 |
2200X1200X900 |
1240 |
|
ZSBW-800 |
800 |
2200X1400X950 |
1400 |
|
ZSBW-1000 |
1000 |
2200X1400X950 |
1600 |
|
單相系列 |
ZDBW-3 |
3 |
355X200X450 |
18 |
|
ZDBW-5 |
5 |
355X200X450 |
26 |
|
ZDBW-10 |
10 |
410X225X500 |
47 |
|
ZDBW-20 |
20 |
500X560X300 |
91 |
|
ZDBW-30 |
30 |
550X650X350 |
120 |
|
使用條件
ZSBW，ZDBW系列穩壓器應在室內使用，正常使用條件為：
1、環境溫度：－15℃～＋45℃
2、海拔高度：不超過2000m
3、相對濕度：≤90％
4、安裝場所: 無嚴重絕緣的氣體，蒸汽，灰塵，污垢及其他性和腐蝕性介質
5、安裝場所：應無嚴重振動或顛簸
6、其他說明：凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定
|
